Systémy KAN-therm na fotbalových stadionech



Instalační multisystémy KAN-therm je řada inovativních a osvědčených řešení v oblasti široce definované instalační techniky. Proto nemohly chybět v nejprestižnějších sportovních zařízeních. Společnost KAN byla dodavatelem trubek a tvarovek, které byly použity na výstavbu vodovodních a topných rozvodů, technologických instalací a plosneho vytápění na mnoha stadionech.

Současný sportovní stadion to není jen hřiště a tribuny. To jsou také klimatizované a vyhřívané boxy, restaurace a obchody - do kterých je nutno dodat teplo a chlad, podzemní parkoviště - která musí být vybavena protipožárním systémem, stovky sanitárních místností - do kterých je nutno dovést studenou a teplou užitkovou vodu.



Vybavení těchto zařízení všemi nezbytnými instalacemi je velkou výzvou pro projektanty, zhotovitele i výrobce instalačních materiálů. Neustálý vývoj Systému KAN-therm je součástí naší filozofie - vyvíjíme maximální snahu, abychom našim uživatelům nabídli produkt na nejvyšší technické úrovni, který splňuje veškerá očekávání, poskytuje pohodlné použití a dokonalé fungování instalace, a tím i pocit naprosté bezpečnosti. S ohledem na zdraví uživatelů dodáváme produkty nejvyšší kvality, vyrobené a používané v dokonalém souladu s životním prostředím, přátelské ve vztahu k lidem i jejich okolí. Produkty navržené se značkou KAN-therm se vyvážejí do téměř 60 zemí v Evropě, Asii a Africe.



Nabídka firmy KAN-therm pro sportovní zařízení zahrnuje nejen typické vnitřní instalace, ale také komplet prvků potřebných pro provedení topných instalací pro vytápění fotbalových hřišť a ovalu pro lehkou atletiku a také sendvicovych podlah sportovních hal.





Patří mezi ně kolektory Tichelmann s připojovacími čepy, vyrobené z polyethylenových (nebo polypropylenových) trubek o průměrech 160 - 180 mm a topné trubky PE-RT o průměrech 18, 20 nebo 25 mm včetně lišt připevňujících vedení k podloží. Nedílnou součástí této nabídky jsou prvky automatiky v podobě senzorů sněhu a ledu, jakož i teplotní senzory s elektronickymi regulátory.

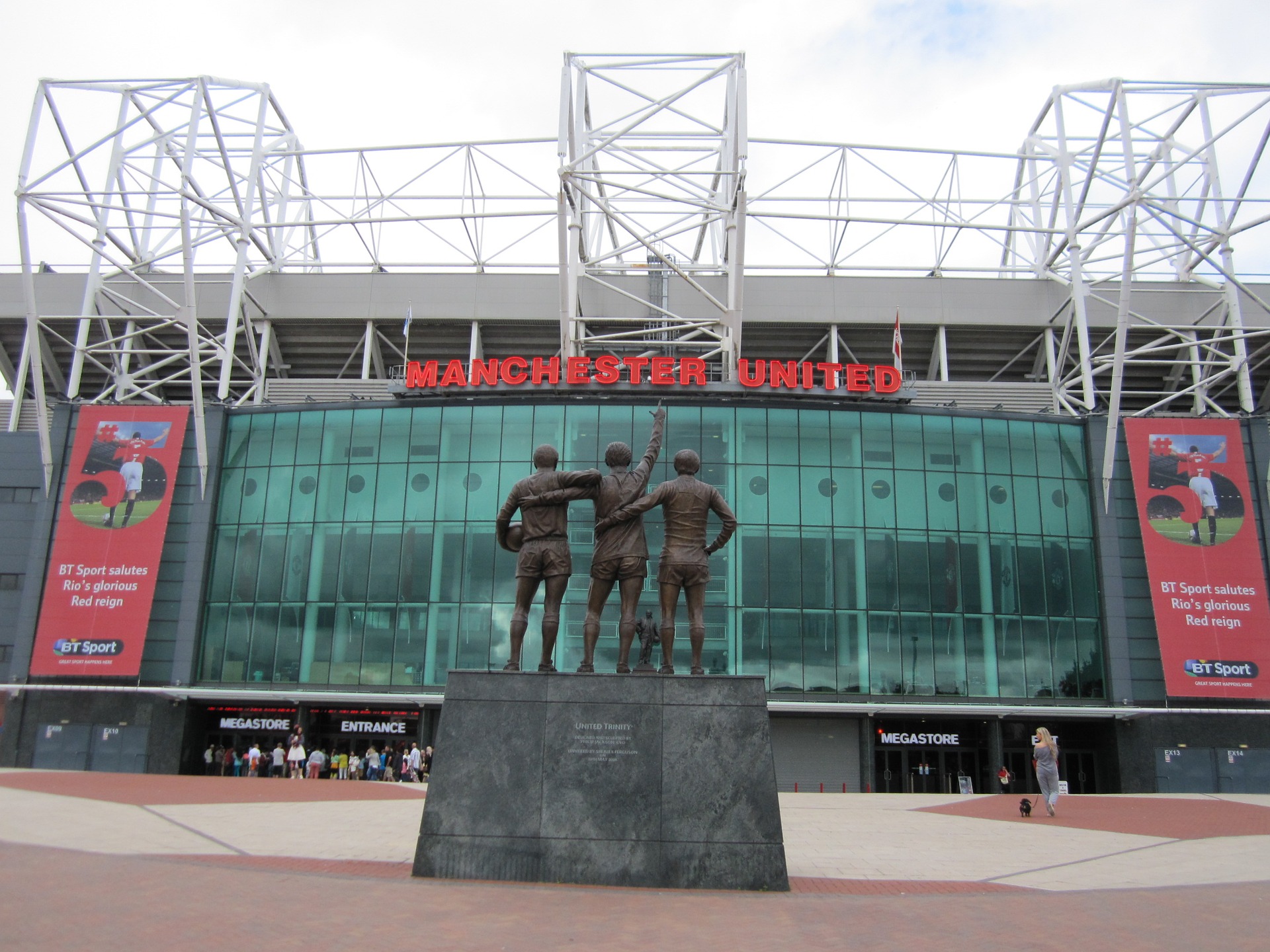

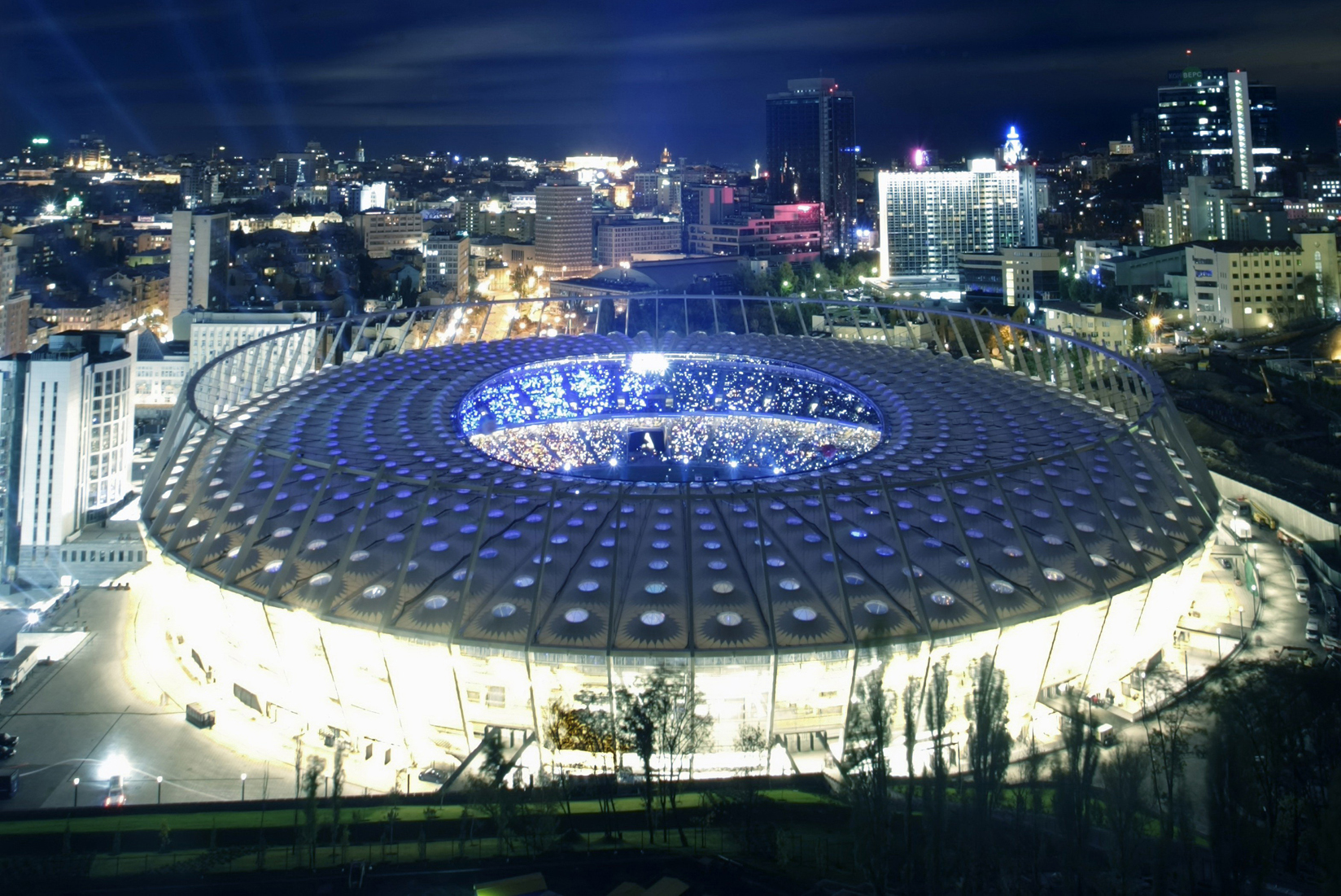

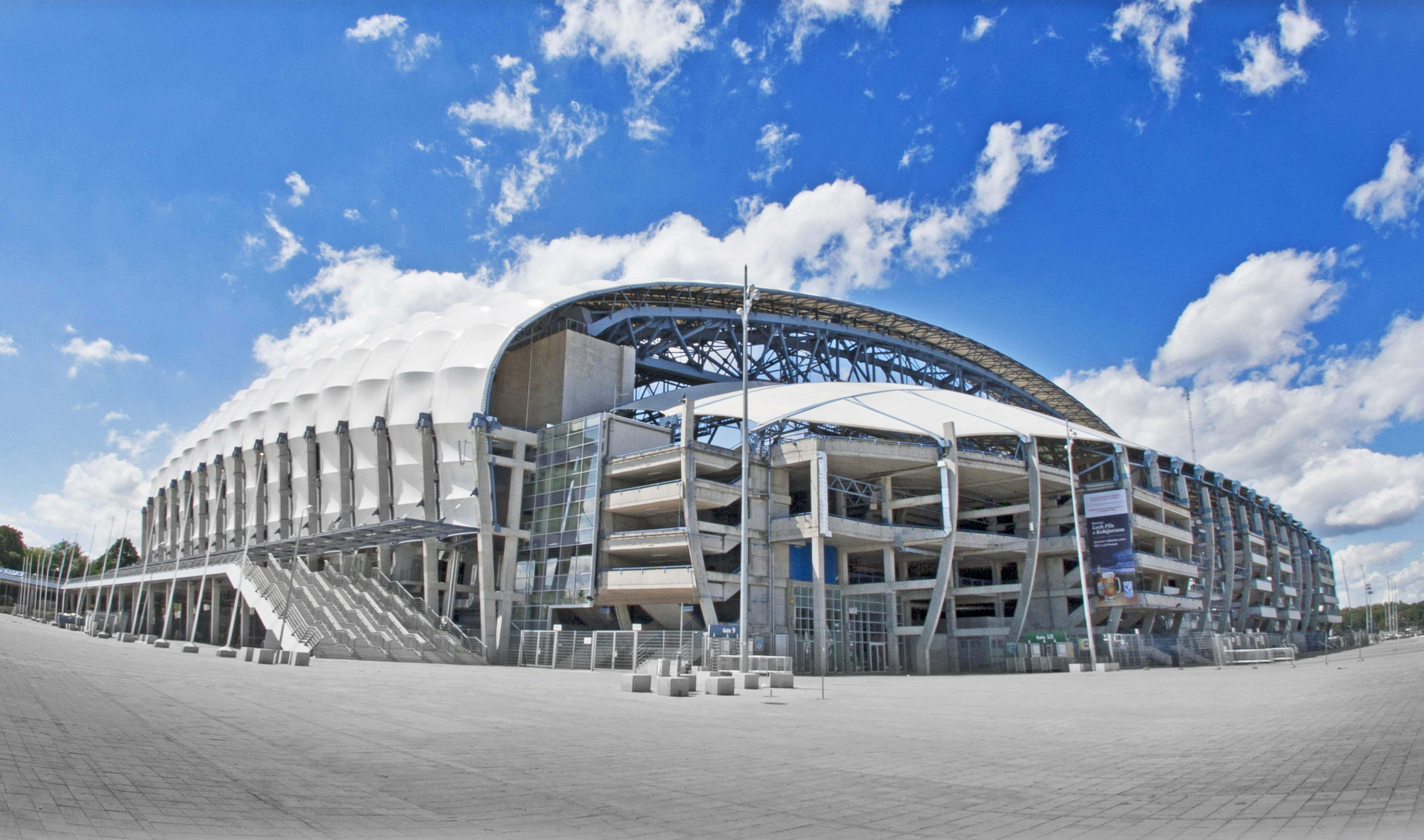

Místa na různých místech se rozhodla zvolit certifikovanou kvalitu instalací KAN-therm, f.e. Manchester United Stadium (Velká Británie), Inea Stadium (Poznaň, Polsko), Arena Arena (Lvov, Ukrajina) nebo NSK Olympic v Kyjevě (Ukrajina) a další.





Pro vytápění sportovních podlah KAN-therm nabízí také kromě topných trubek a systémů pro jejich upevnění, celou řadu termických izolací. U bodově elastických sportovních podlah můžete použít izolační systém KAN-therm TBS, kde jsou topná potrubí namontována do kovových žeber topných těles umístěných v tepelné izolaci z polystyrenu. Plosne topení elastických sportovních podlah postavených na trámech může být realizováno v systému KAN-therm Rail, kde jsou topné trubky umístěné ve speciálních profilových lištách namontovaných na tepelné izolaci. Díky takto širokému rozsahu uplatnění a bohatému sortimentu, multisystém KAN-therm je schopen splnit všechny požadavky, jaké mají na instalace současné sportovní objekty.

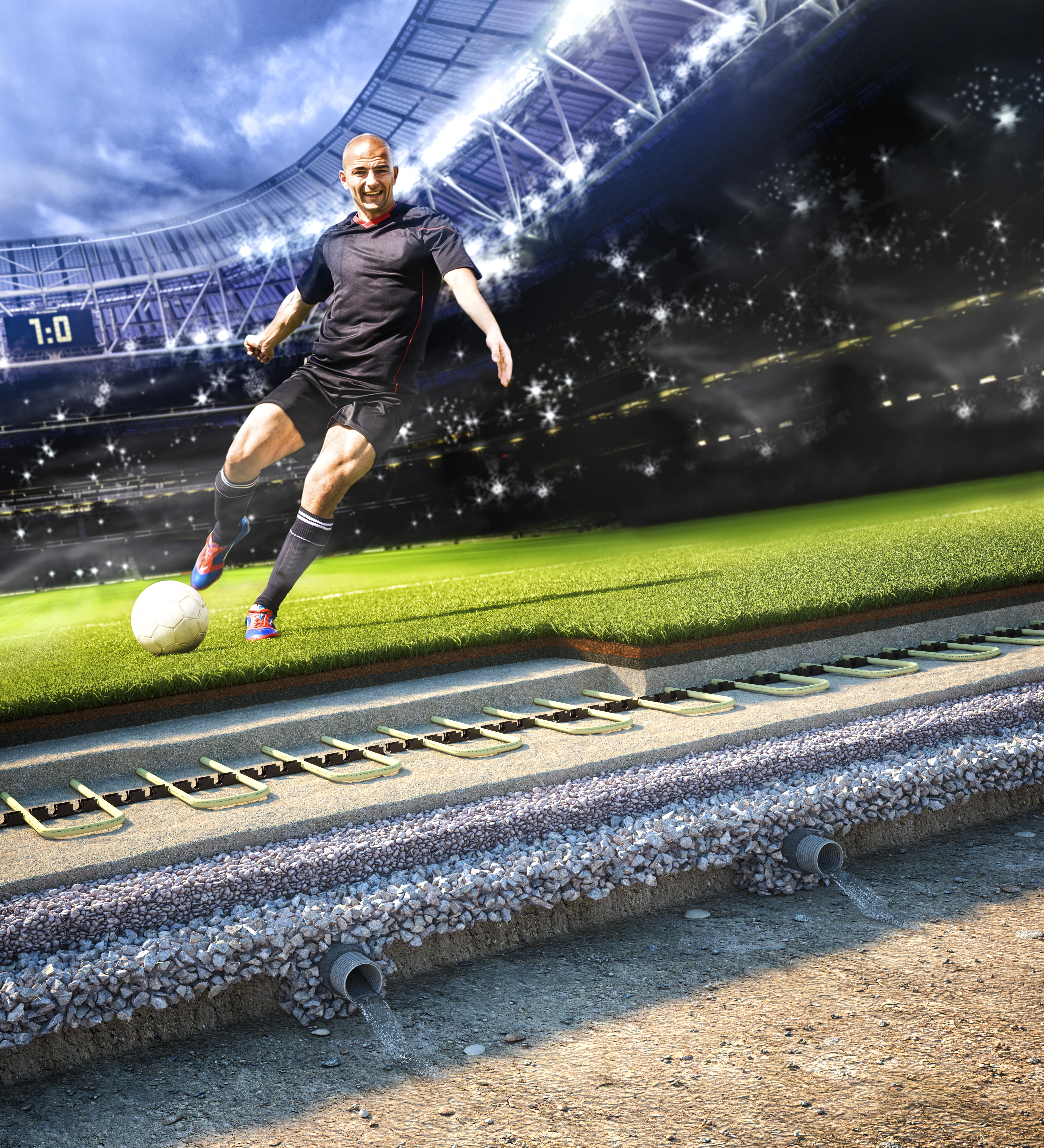

Systém KAN-therm Football je kompletní instalační systém sloužící pro konstrukci instalací vyhřívání hraci plochy na fotbalových hřištích. Vytápěná plocha umožňuje použití hřiště po celý rok, a minimalizuje také riziko zranění fotbalistů. Vytápění hracich ploch stadionů zabraňuje vytváření ledové vrstvy na povrchu hřiště, udržuje předpokládanou teplotu povrchu a osušuje ji.Umožňuje take odmrazování ledové vrstvy vytvořené na těchto površích.





Konstrukce systému

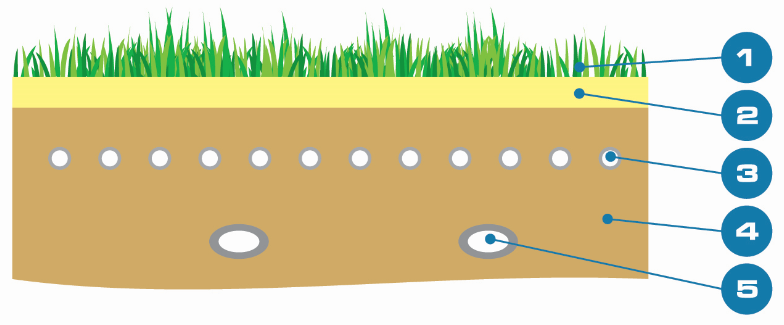

Část fotbalové hřiště s přirozeným povrchem

Přírodní povrch: 1. Tráva (přírodní tráva), 2. Vegetativní vrstva, 3. Topné trubky položené v určité hloubce s vypočítanou mezerou, 4. Vlastní zemina, 5. Drenáž.

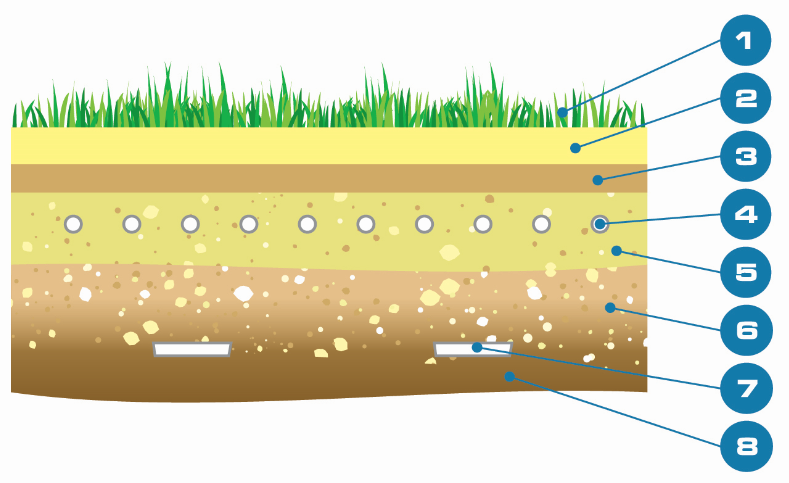

Část fotbalové hřiště s umělým povrchem

Umělý povrch: 1. Umělá tráva, 2. Podsyp (např. z písku a mleté pryže), 3. Štěrk, 4. Topné trubky položené v určité hloubce s vypočítanou mezerou, 5. Písek, 6. Štěrk, 7. Drenáž, 8. Vlastní zemina.

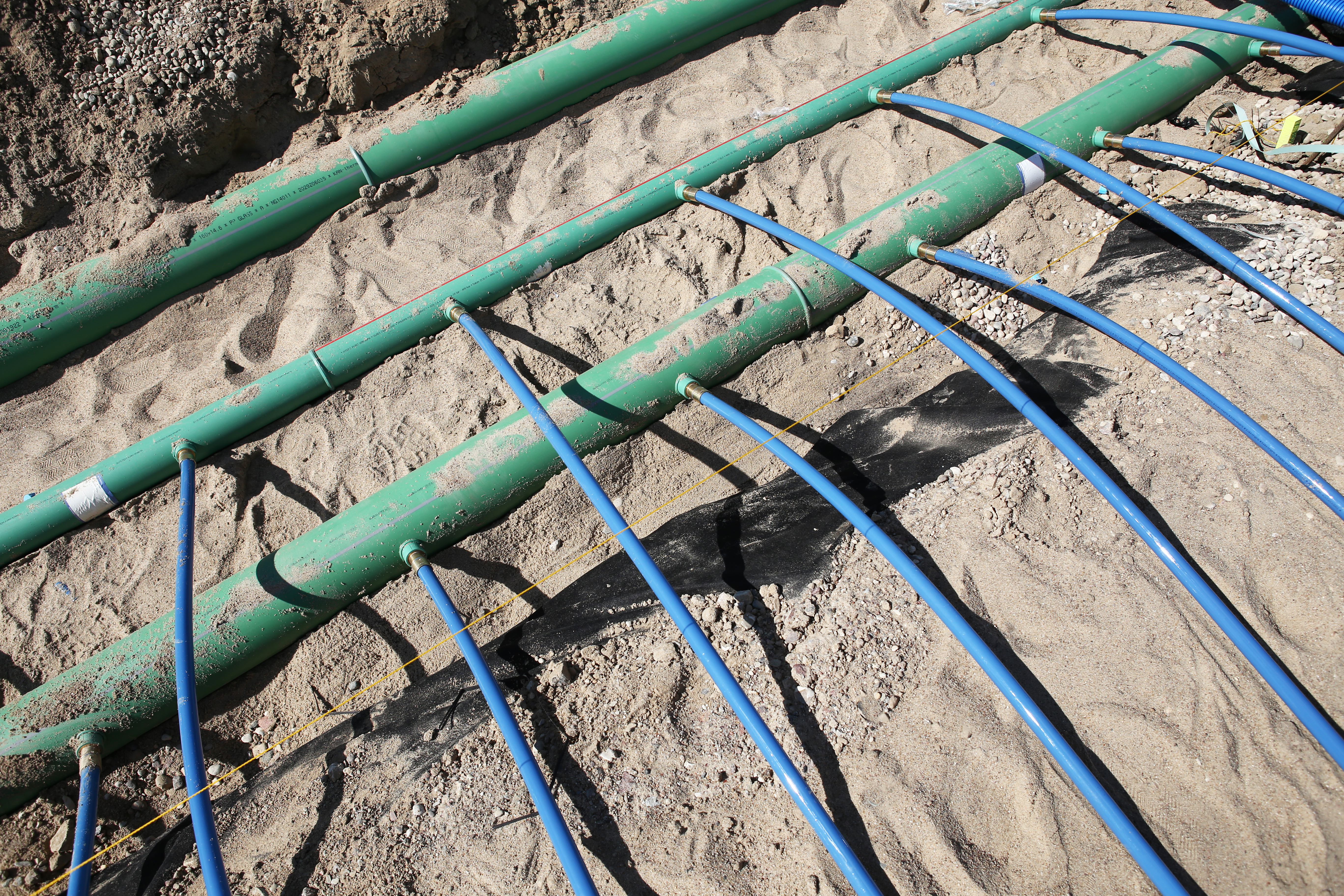

Kolektory jsou obvykle pokládány podél dlouhé strany hřiště, jsou provedeny z trubek průměru 160-180 mm. Sekce kolektorů jsou mezi sebou spojovány svarovanim, je možné spojování pomocí elektroodporových spojek. Kolektory jsou prováděny v souladu s individuální technickou dokumentací na stavbě nebo dodávané jako hotové prefabrikované prvky.

Aby byla zajištěna rovnoměrná distribuce chladiva do topných smyček, používá se systém Tichelman k napájení jednotlivých smyček. Jednotlive topné smyčky plosneho vytapeni s kolektorem jsou spojeny tvarovkami s posuvným kroužkem ze Systému KAN-therm Push. Topné trubky jsou pokládány přímo v sypkých vrstvách. Hloubka položení trubek by měla brát v úvahu způsob péče o trávník a vyloučit možnost mechanického poškození.

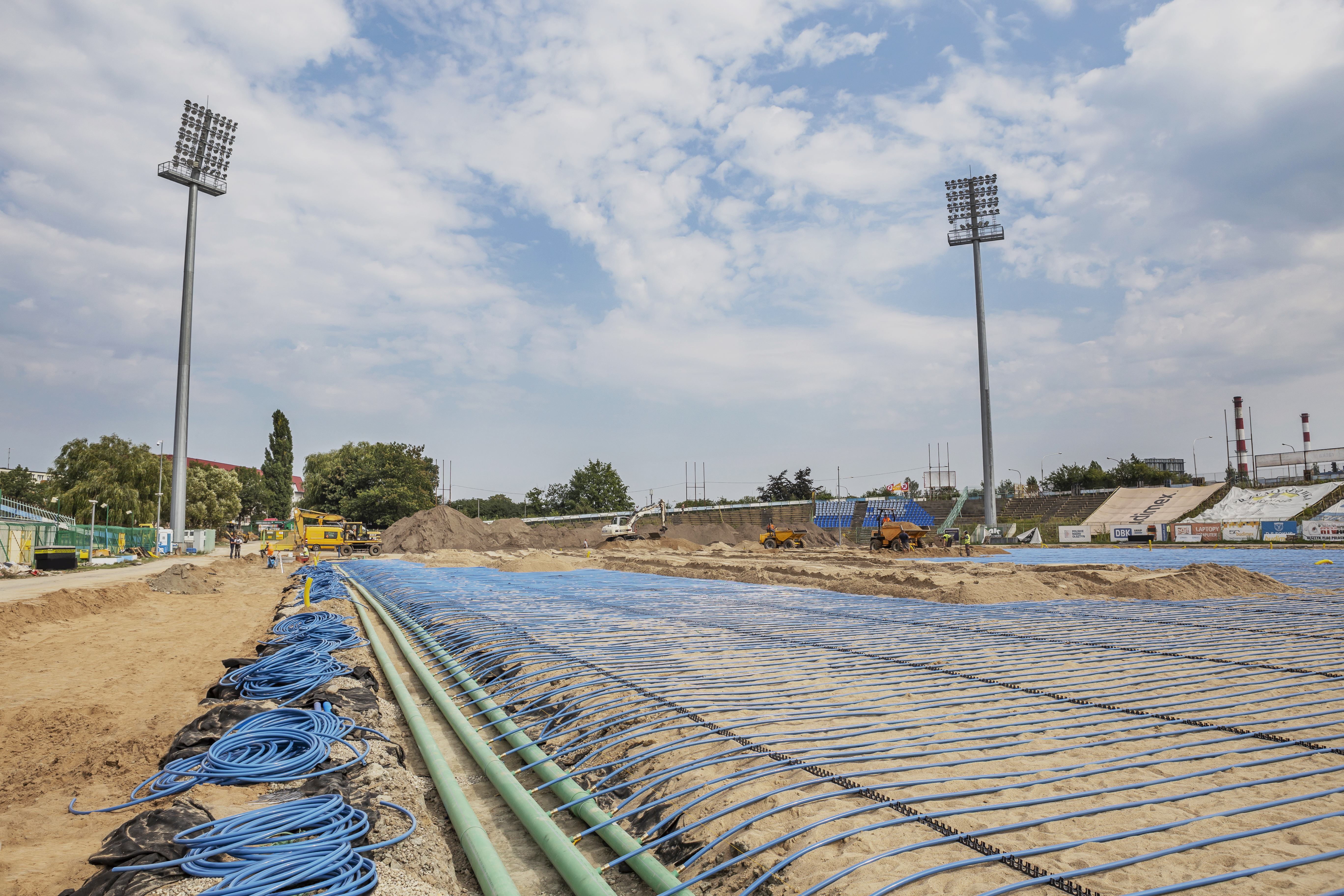

Trubky se pokládají metodou zasypávání instalace. Jako materiál topných trubek se používá vysoce kvalitní polyethylen odolný vůči vysokým teplotám. Systém by měl být chráněn před zamrznutím pouzitim vodným roztokem glykolu.
