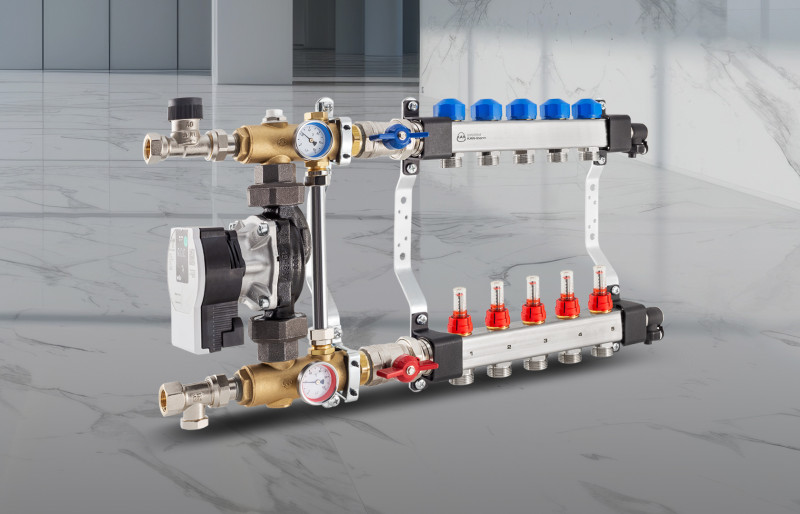

Skupina čerpadel podlahového vytápění – k čemu slouží a jak funguje?

Skupina čerpadel podlahového vytápění – k čemu slouží a jak funguje?

Shrnutí:

Provoz skupiny čerpadel se stálou hodnotou – vysvětlení

Systém funguje na principu smíšení topné vody ze zdroje tepla a vratné vody z podlahového vytápění.

Směšovací čerpadlo nasměruje část vody (o správné teplotě pro povrchové vytápění) do rozdělovače zásobujícího podlahové vytápění, a druhou část (přes regulační ventil ZR) do vratného potrubí zásobujícího systém.

Ventily ZR a ZT – k čemu slouží?

Správné hodnoty promíchání vody je možné dosáhnout změnou nastavení regulačního ventilu ZR. Voda přiváděná do systému prochází před smícháním termostatickým ventilem ZT, který je ovládán hlavicí se snímačem tlaku namontovanou na rozdělovači přivádějícím vodu do potrubí. Ventil umožňuje nastavení stálé teploty pro ochranu před přehřátím (zabraňuje použití vyšších teplot, než je nastavená teplota v systému povrchového vytápění).

Regulace teploty podlahového vytápění – jak funguje?

Výkon povrchového vytápění je řízen termostatickými ventily umístěnými na rozdělovači, které jsou ovládané elektrickými pohony připojenými k pokojovým termostatům.

Obtok (by-pass s regulačním ventilem) zabudovaný do systému chrání čerpadlo v případě, že se všechny ventily na rozvodném potrubí uzavřou a zablokují všechna potrubí současně (např. v případě současného uzavření všech pohonů na ventilech termostatu rozdělovače).

Skupina čerpadel a zdroj tepla

Tyto systémy nefungují vhodně s nízkoteplotními zdroji tepla, jako jsou kondenzační kotle nebo tepelná čerpadla. Požadovaná minimální přívodní teplota systému (pro zajištění správné teploty smíšené vody) je 60 °C. Proto v případě použití s nízkoteplotními zdroji tepla doporučujeme používat směšovací systémy, které fungují na principu třícestných termostatických ventilů.

Skupiny čerpadel se stálou hodnotou a rozdělovače řady USFP a USVP s integrovaným směšovacím systémem umožňují provozovat systémy povrchového vytápění s až 10ti okruhy (s tepelným zatížením až do 15 kW).

Provoz skupiny čerpadel s třícestným termostatickým ventilem

Systém je napájen teplou vodou z vodovodního systému, která přichází přes třícestný termostatický ventil, a vratnou vodou z potrubí podlahového vytápění (vratný rozdělovač), která se mísí a snižuje teplotu vody přiváděné do rozdělovače (a následně do potrubí podlahového vytápění). Cirkulaci vody v systému povrchového vytápění zajišťuje zabudované čerpadlo. Voda se vrací do systému přes vratnou přípojku.

Jak nastavit teplotu podlahového vytápění v systému s třícestným ventilem?

Správné teploty média po smíchání je možné dosáhnout změnou nastavení třícestného termostatického ventilu.

V případě, že je na všech okruzích podlahového vytápění instalován elektrický pohon, musí být automatická řídicí jednotka vybavena modulem, který vypne čerpadlo, když jsou všechny okruhy uzavřeny. Případně lze okruh rozdělovače také ponechat bez automatické regulace. Tím je možné zabránit, aby čerpadlo načerpalo vodu do uzavřeného systému.

Skupina čerpadel s třícestným termostatickým ventilem – správné připojení

Je třeba dbát na to, aby byla jednotka správně připojena ke zbytku systému. Směšovací ventil musí být připojen k přívodnímu potrubí a zpětná přípojka musí být připojena ke zpětnému potrubí. V případě složitých systémů může být zapotřebí další škrticí ventil, který musí být umístěn na vstupu do skupiny čerpadel.

Nastavení termostatického směšovacího ventilu – tabulka

Chcete-li po smíchání nastavit požadovanou teplotu, sejměte plastový ochranný kryt třícestného ventilu (upevněte zacvaknutím) a zvolte příslušné nastavení ventilu:

Nastavení

Teplota smíšené vody ARM 363

Teplota smíšené vody ARM 361 a ATM 561

1

35 °C

20 °C

2

44 °C

25 °C

3

48 °C

30 °C

4

51 °C

34 °C

5

57 °C

38 °C

6

60 °C

43 °C

Hodnoty teploty jsou udávány s přesností ± 2 °C.

Skupiny čerpadel tohoto typu jsou vybaveny dvěma různými třícestnými termostatickými ventily (o výkonu 1,6 a 2,5 kV):

  • Skupiny čerpadel s třícestným termostatickým regulačním ventilem o výkonu Kv = 1,6 by měly být použity pro menší systémy (se 6 topnými okruhy s tepelním zatížením do 7,5 kW).
  • Skupiny čerpadel s třícestným termostatickým regulačním ventilem o výkonu Kv = 2,5 by měly být použity pro větší systémy (se 12 topnými okruhy s tepelním zatížením do 15 kW).
